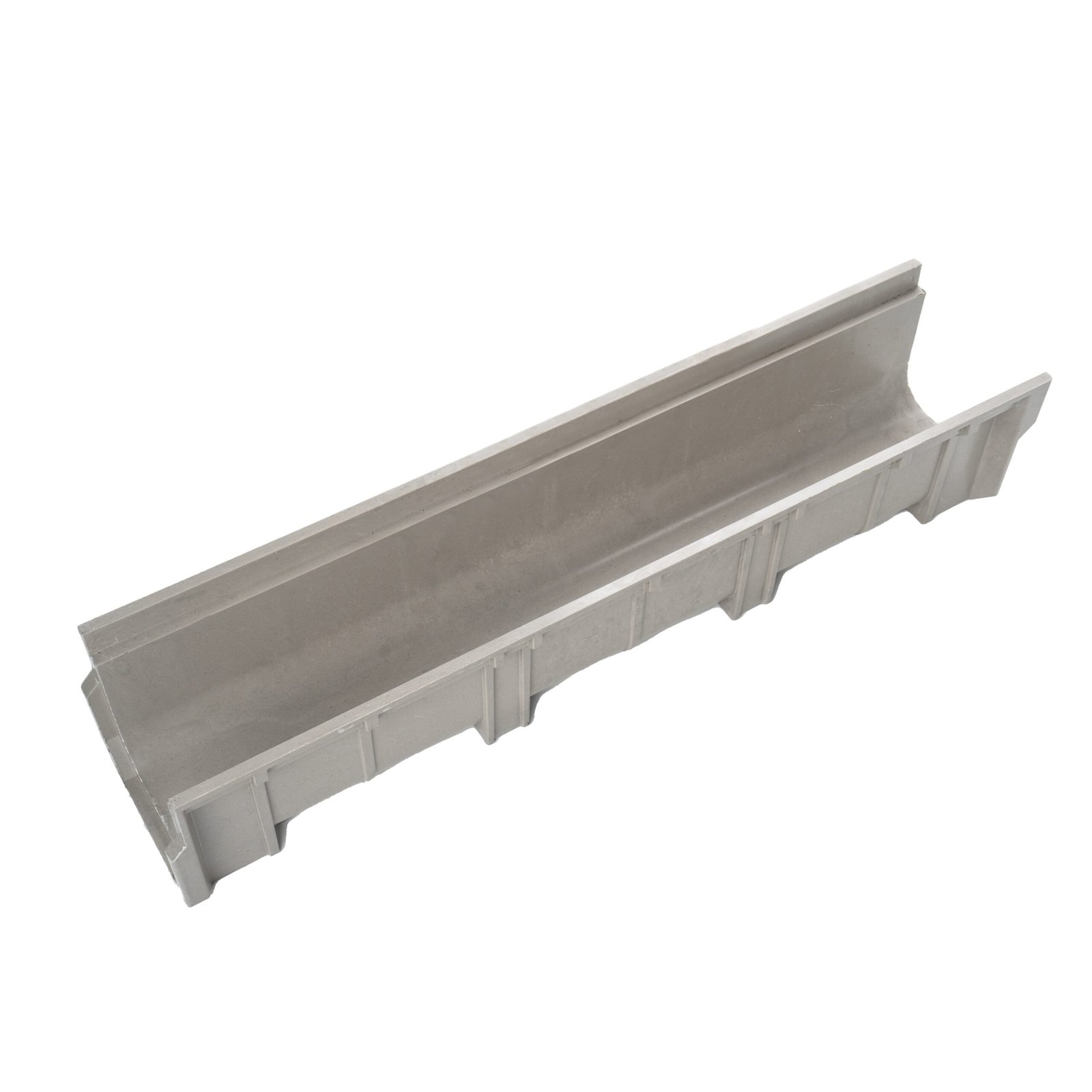

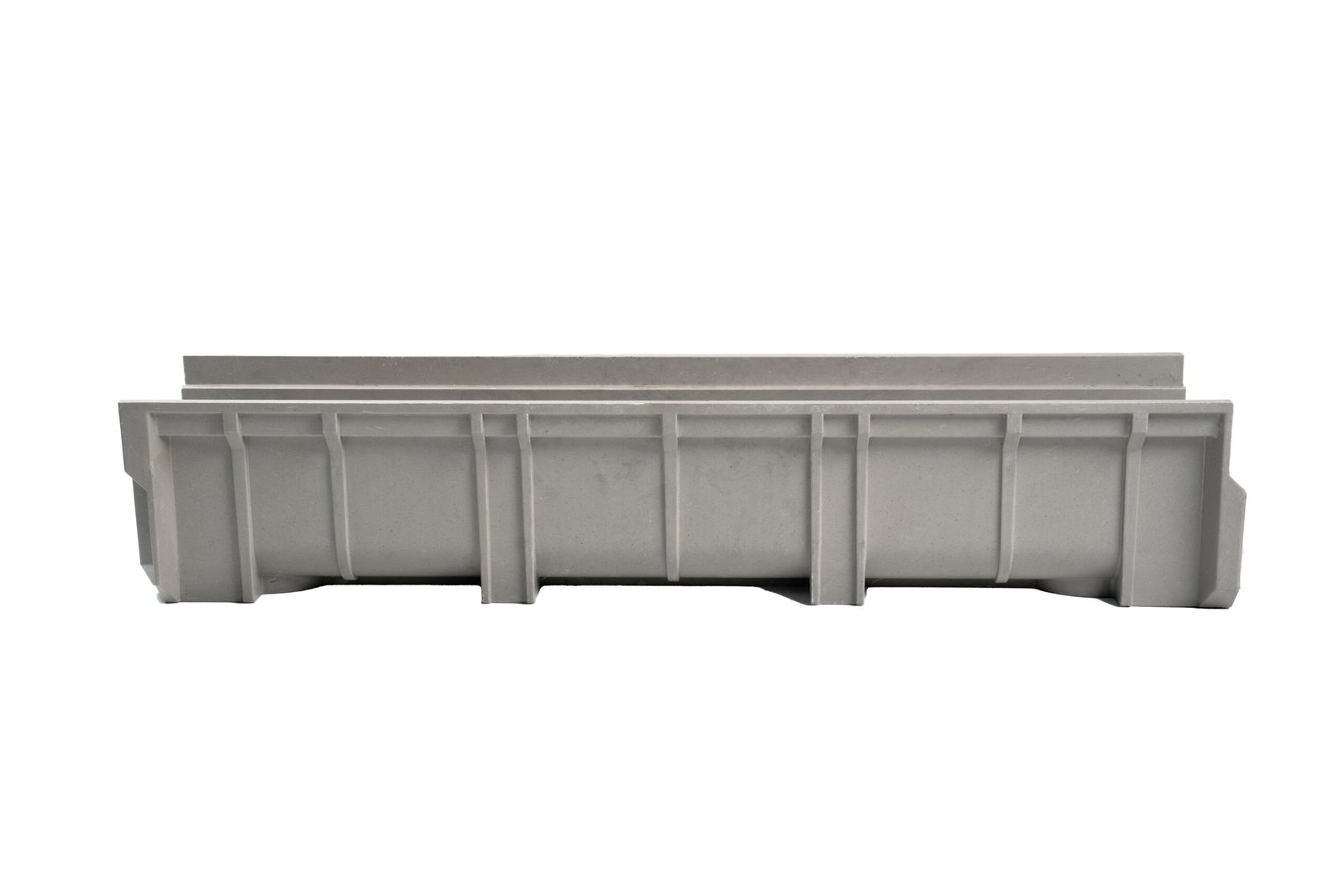

قنوات مركبة على شكل حرف U/قنوات تصريف

أولا: الميزات التقنية

1. المواد والتصنيع

• أنواع المركبات: مركبات راتنجية (مثل FRP، SMC/BMC) أو خرسانة بوليمرية، مصبوبة تحت درجة حرارة/ضغط مرتفعين. تتمتع الخرسانة البوليمرية (الراتنج + مواد خام مثل الكوارتز/البازلت) بقوة ضغط ≥ 50 كيلو نيوتن، أي أعلى من الخرسانة التقليدية بثلاث إلى خمس مرات.

2. التصميم الهيكلي

• مقطع عرضي على شكل حرف U: الجدران الداخلية الملساء تقلل من مقاومة السوائل، مما يعزز كفاءة الصرف ويقلل الانسدادات؛ تتصل الفتحات السفلية بسلاسة بخطوط الصرف الصحي.
• التجميع المعياري: تعمل الوصلات ذات الأخدود واللسان أو البراغي على التخلص من الحاجة إلى البناء بالطوب، مما يقلل من وقت التركيب بنسبة 30% ويتكيف مع التضاريس المعقدة.
• أغطية على شكل فتحة: تعمل الأغطية المصنوعة من الفولاذ المقاوم للصدأ أو الراتنج على إنشاء أنظمة تصريف خطية مخفية، وتتوافق مع مواد الرصف.

3. التكامل الذكي

• تراقب النماذج المدعومة بتقنية إنترنت الأشياء مستويات المياه ومعدلات التدفق وحالة المعدات في الوقت الفعلي، مما يتيح الإدارة عن بعد.

 II. المزايا الأساسية

• 1. كفاءة عالية ومضاد للانسداد: تصميم على شكل حرف U + جدران ناعمة تعمل على تعزيز سرعة التدفق بمقدار 40%، مما يحقق تصريفًا بمعدل 1200 لتر/دقيقة؛ المنحدر الأمثل (0.5%–1%) يطرد الحطام بعيدًا.
• 2. مقاومة التآكل وطول العمر: يقاوم الأحماض ورذاذ الملح وحمض الكبريتيك الحيوي (درجة الحموضة 2-12)، مع عمر افتراضي يتراوح بين 20 إلى 30 عامًا، وهو مثالي للمناطق الساحلية/الصناعية.
• 3. قدرة تحميل عالية وخفة الوزن: قوة الضغط: 50–400 كيلو نيوتن/م² (أحمال المركبات الثقيلة)؛ 1/3–1/4 وزن المواد التقليدية يقلل من تكاليف النقل/التركيب.
• 4. صديق للبيئة وموفر للطاقة: تتوافق الخرسانة البوليمرية القابلة لإعادة التدوير مع معايير البناء الأخضر؛ كما يعمل العزل الحراري على تقليل فقدان الطاقة في الأنابيب الموجودة تحت الأرض.
• 5. سهولة التركيب والصيانة المنخفضة: يتيح التصميم المعياري تجميع 60% بشكل أسرع؛ الأسطح الملساء تبسط التنظيف، مما يقلل تكاليف الصيانة بواسطة 50%.
• 6. التكامل الجمالي: الألوان المخصصة (الرمادي، الأسود) أو القوام الشبيه بالحجر + أغطية الفتحات تحقق تصريفًا غير مرئي، مما يعزز الجماليات الحضرية.

ثالثًا. التطبيقات

البنية التحتية للنقل:

• تصريف مياه الطرق السريعة (جسر هونج كونج-تشوهاى-ماكاو، النماذج المقاومة للملح).
• مدارج المطار (مطار بكين داشينغ الدولي، قدرة تحمل قاطرة الطائرات).

المساحات الحضرية:

• الساحات التجارية (شنغهاي زينتياندي، الصرف المخفي + الأغطية النفاذة).
• الحدائق البيئية (شينزين OCT، حصاد مياه الأمطار المتكامل).

المناطق الصناعية:

• المصانع الكيميائية (الإصدارات المقاومة للأحماض، تحمل درجة الحموضة 1-14).
• مرافق تجهيز الأغذية (الطلاءات المضادة للبكتيريا، متوافقة مع نظام تحليل المخاطر ونقاط التحكم الحرجة).

رابعًا: المعايير والشهادات

• دوليًا: EN 1433 (فئات حمولة الصرف)، ASTM D638 (خصائص الشد).
• الصين: GB/T 38534-2020 (معايير هندسة FRP)، CJ/T 327-2010 (شبكات الصرف).
• الشهادات: EU CE-CPR (لائحة منتجات البناء)، والعلامة البيئية الصينية (الحلقات العشر).

ملخص

تُحدث القنوات المركبة على شكل حرف U ثورةً في أنظمة الصرف بفضل تصميمها خفيف الوزن، وكفاءتها العالية، ومتانتها. أهم الإنجازات:

• 1. إنجاز مذهل في الأداء: معدل تدفق 50 لتر/ثانية·م² يتفوق على المواد التقليدية.
• 2. الاستدامة: عمر افتراضي خالٍ من الصيانة لمدة 30 عامًا، وتكاليف دورة حياة أقل لـ 55%، وتقليل انبعاثات الكربون لـ 65%.
• 3. الابتكار الذكي: تتيح المراقبة المتكاملة والتنظيف الذاتي الإدارة الرقمية.

حل استراتيجي لمراكز النقل والمدن الإسفنجية والمتنزهات الصناعية، وخاصة حيث تكون الكفاءة وطول العمر والاستدامة أمرًا بالغ الأهمية.

تحديد:

200×1000–500×1000 مم

تصنيف الحمل:

أ15
